GGW-50TS涂塑复合钢管弯曲试验机
作者：万能试验机 来源：www.testmc.net 日期：2020/11/4 11:41:42

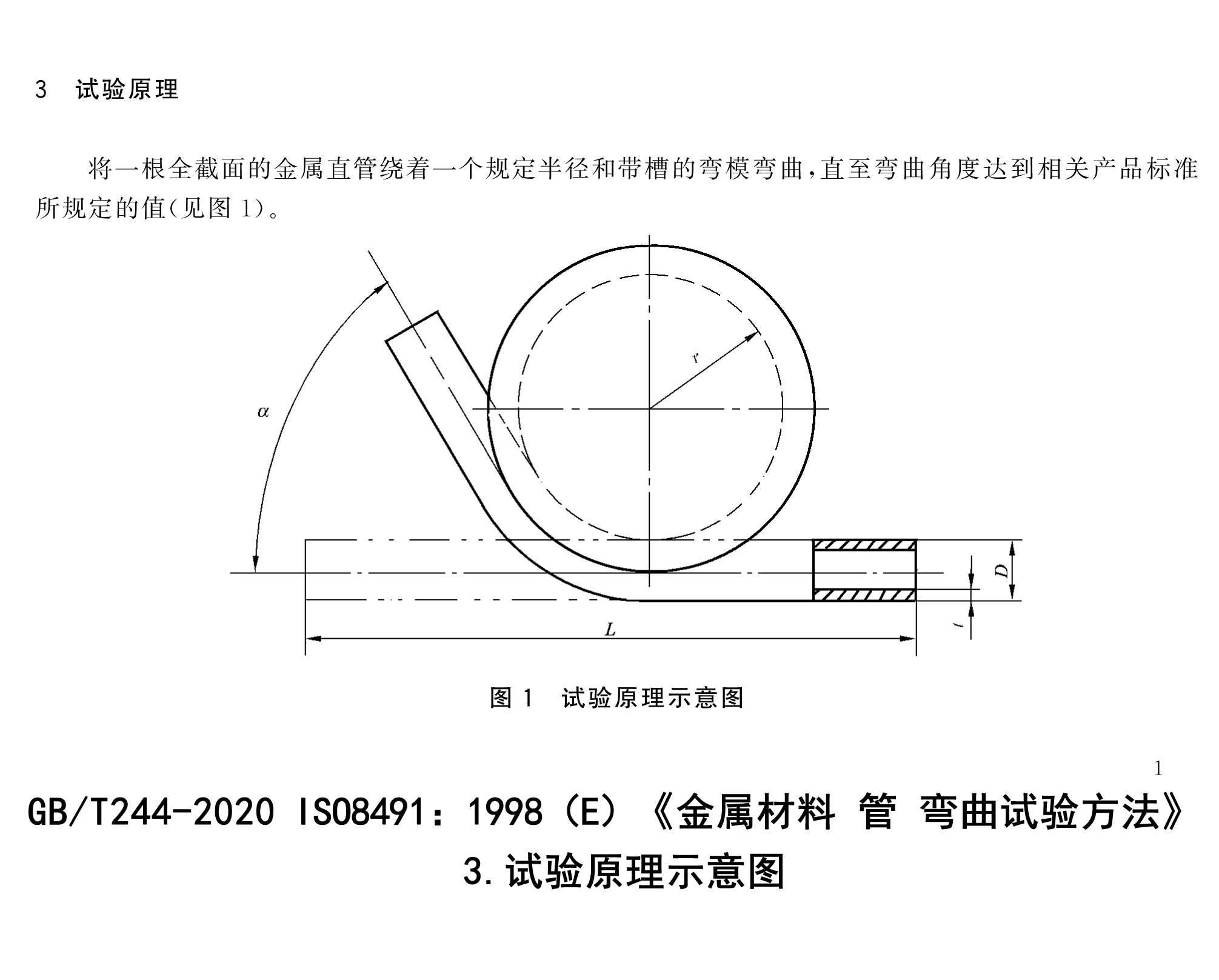

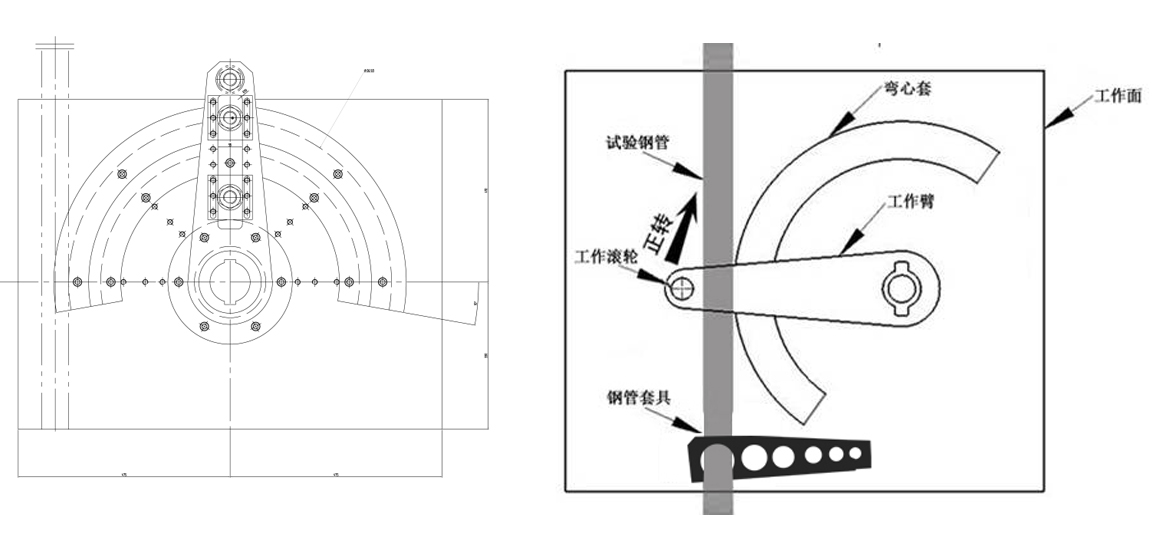

该款试验机是专门应用于涂塑复合钢管进行平面弯曲试验，我公司联合建科院依据GB/T244-2020 /ISO8491：1998《金属材料 管 弯曲试验方法》共同开发出的GGW-50S “涂塑复合钢管弯曲试验机”， 适用于CJ/T120-2016《给水涂塑复合钢管》中规定的公称尺寸不大于DN50（≤DN50mm）钢塑管的弯曲试验方法。该产品广泛应用于检测单位、金属管厂和管道企业，以检验金属管的弯曲性能。 GGW-50TS型涂塑复合钢管弯曲试验机是以GW-40型钢筋弯曲试验机为基础开发的产品，针对不同公称口径的钢塑复合钢管试样只需要更换对应的弯心套，调整弯曲半径和更换滚轮即可，设备精度可靠，使用方便，使用寿命长，是目前最完善的涂塑复合钢管弯曲试验机。
| 项目 | GGW-50TS |
| 弯曲钢管公称通径范围（DN） | DN15(Φ21) ,DN20(Φ26) ,DN25(Φ33) ,DN32(Φ42), DN40(Φ48) , DN50(Φ60) CJ/T120-2016《给水涂塑复合钢管》中规定的 公称尺寸不大于DN50（≤DN50mm） 涂塑钢管的弯曲试验方法 |
| 钢管弯曲角度 | 0°-90°内任意设定 |
| 滚轮工作转速 | ≤1.4 r/min |
| 弯曲角度控制精度 | ±1.5° |
| 电动机功率 | 1.5kw |
| 随机配备钢管用弯心套R（8倍径） 弯曲压轮 |
Φ21mm×8≈168mm；Φ26mm×8≈208mm；Φ33mm×8≈264mm； Φ42mm×8≈336mm；Φ48mm×8≈384mm；Φ60mm×8≈480mm |
| 滚轮半径 | R10、 R13、 R16.5、R21、R24、R30 |
| 试验控制方法 | 1.手动控制：由手动控制样品弯曲试验，弯曲过程由手动控制弯曲角度； 2.自动控制：由设备自动控制弯曲试验，弯曲角度可设置，弯曲过程中角度时时显示，弯曲角度达到设置角度时会自动停止。 |
| 整机外型尺寸 | 970X860X1170mm |
| 重量 | 700kg |
